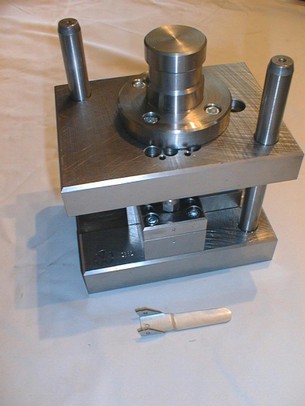

Beispiel: Biege- und Prägewerkzeug

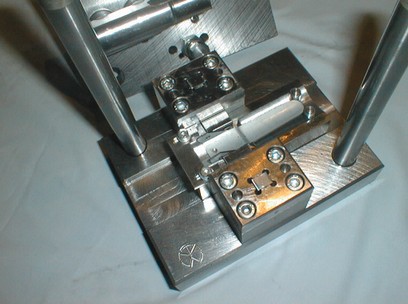

Das Werkzeug soll für eine Kleinserie (bis 500 St.pro Los) konzipert werden. Daher kam ein Schnittwerkzeug nicht in Frage; stattdessen wurde die Abwicklung  auf CAD erstellt und die Rohteile gelasert. Das Werkstück ist in Längsrichtung gerundet und weist in der Querrichtung eine Absetzung auf. Das Werkzeug arbeitet in zwei Stufen; 1. Stufe: Rundprägung und Querabsatz; 2. Stufe: Seitenlappen biegen mit seitlichen Schiebern.
